Garde-Corps View Cristal

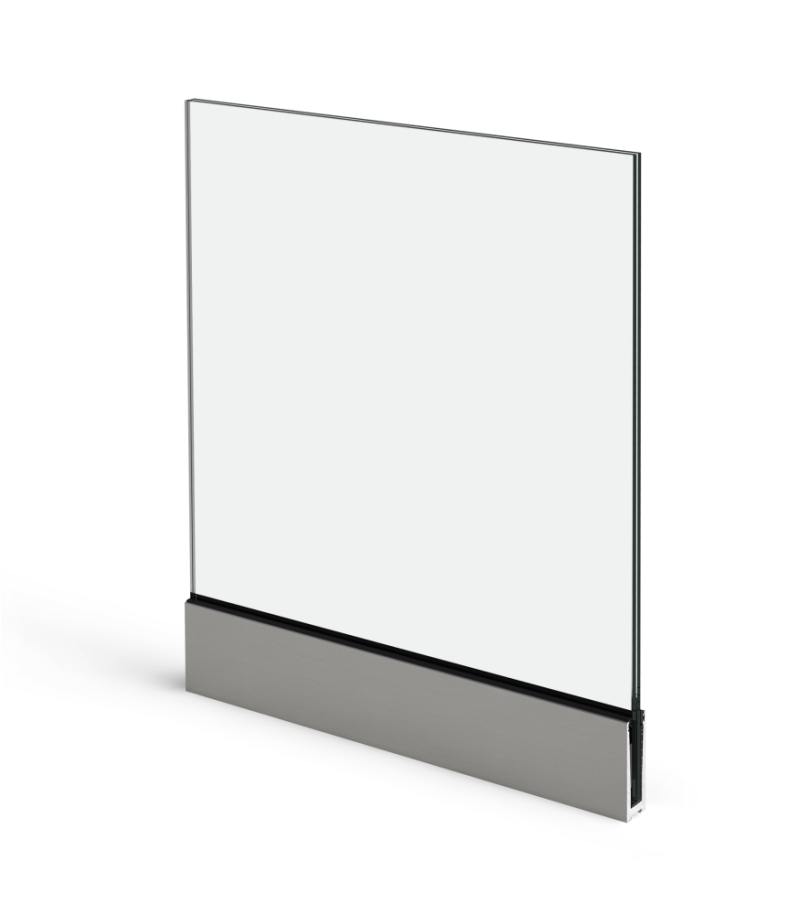

Système de balustrade combinant une esthétique minimaliste et avant-gardiste avec des exigences maximales en matière de sécurité.

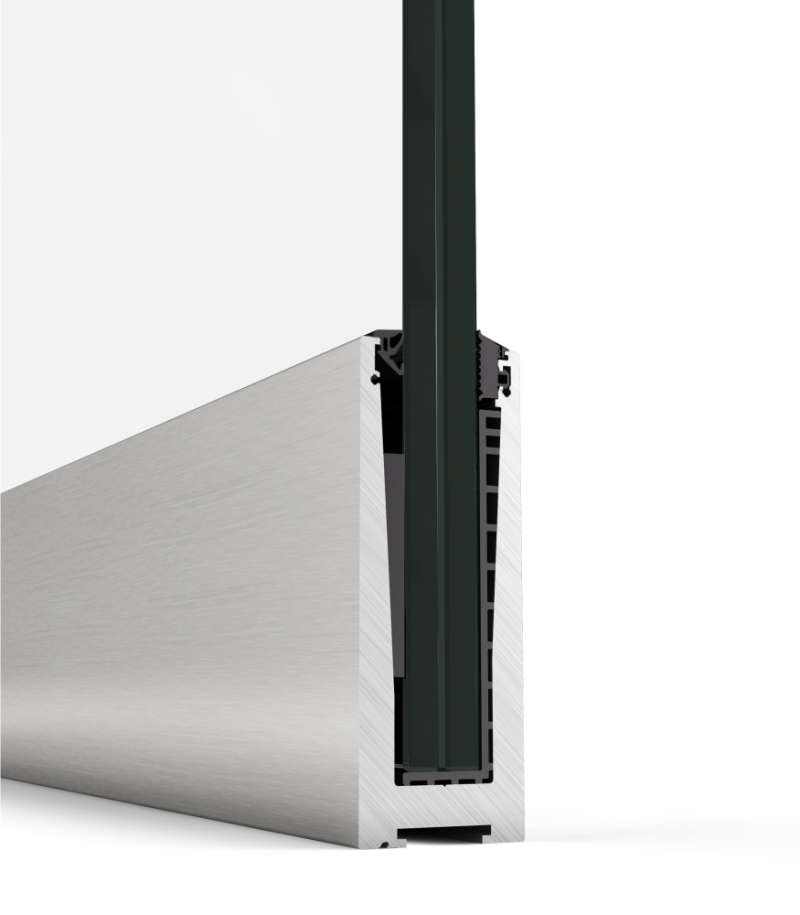

Il s’agit d’un système en forme de « U » conçu pour l’utilisation de verre de sécurité trempé collé, avec une fixation possible aussi bien au sol que dans une dalle.
Le système View Crystal résiste à une charge de 1,0 kN/m appliquée à une hauteur de 1,1 m depuis sa base, ce qui, conformément à l’Eurocode 1, le rend adapté à une utilisation dans les zones : A, B, C1, C2, C3, C4 et E.
Paramètres techniques
Garde-Corps View Cristal
Options

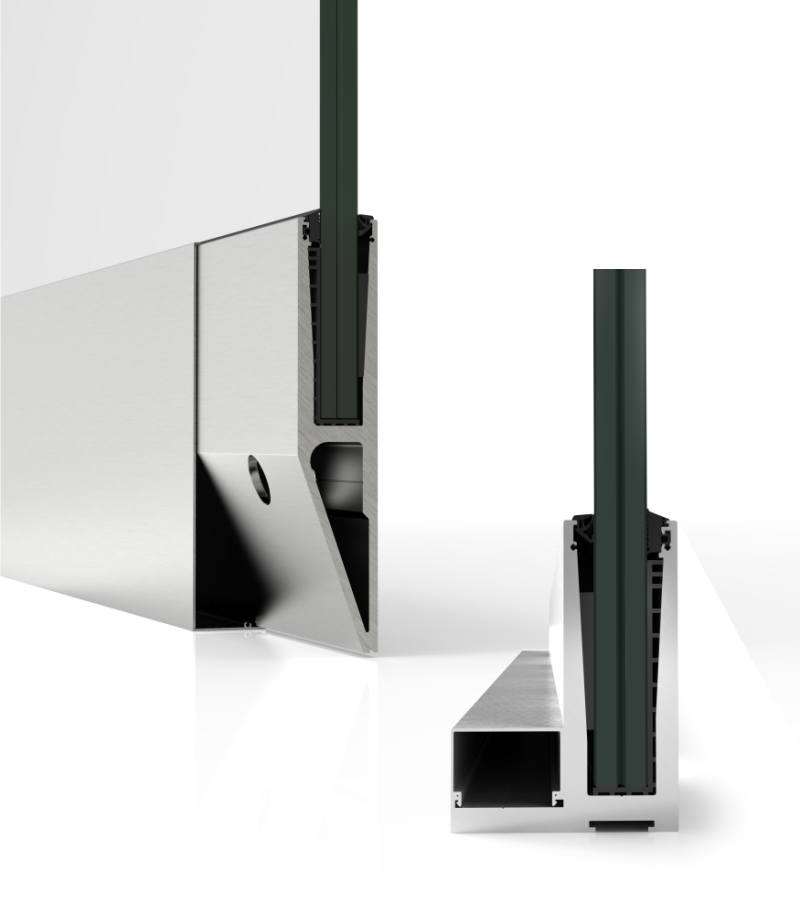

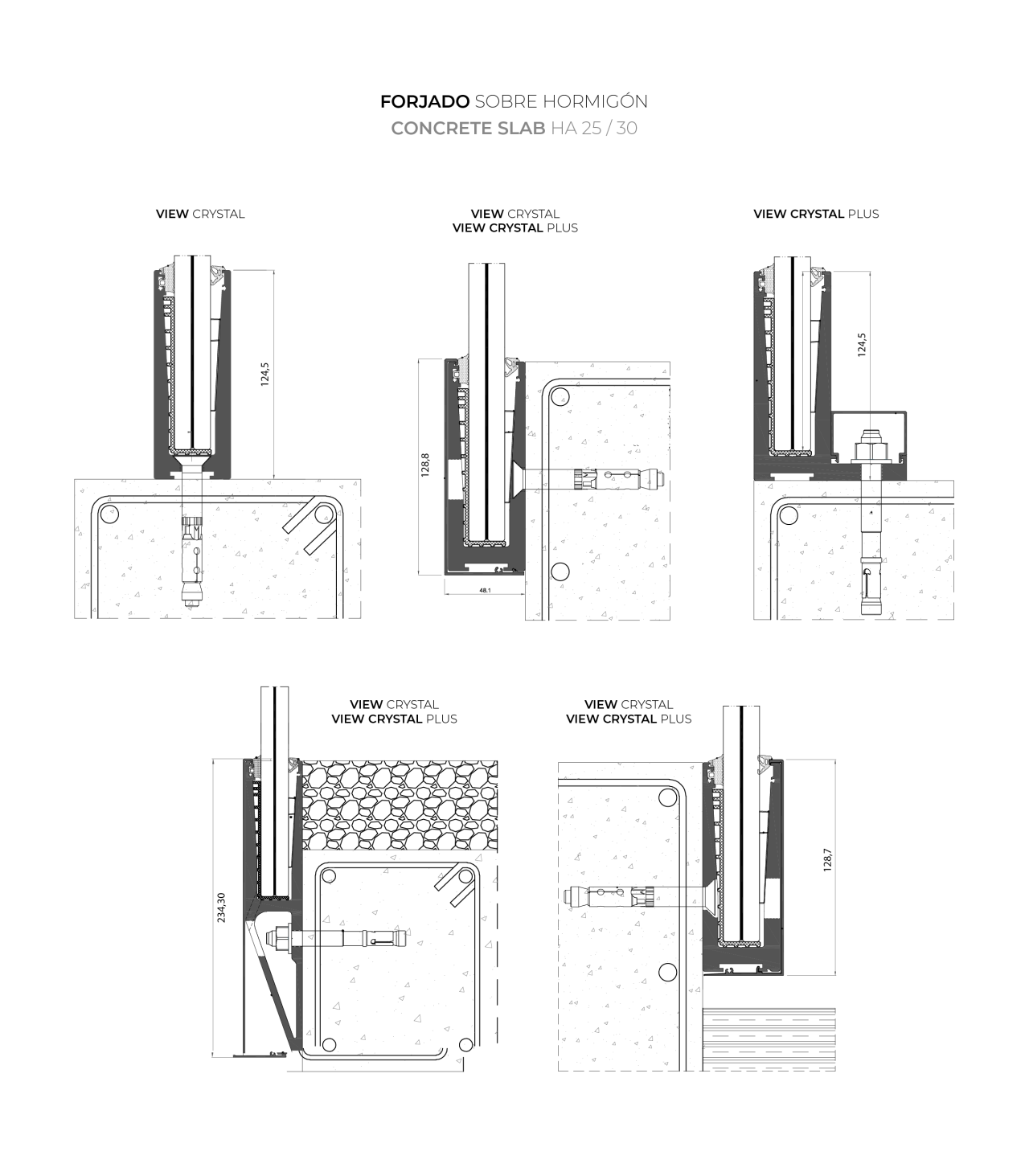

Ancrage au sol
Montage aligné avec le bord du sol
Montage dans une dalle :
- Aligné avec le sol
- Aligné avec le carrelage
Hauteur maximale
1.100 mm
Options de vitrage
Ce système de balustrade permet jusqu’à 12 options de vitrage : verre double de 10, 8 ou 6 mm, lié par jusqu’à quatre couches de PVB de 0,38 mm.
Type
Collé
Composition
10-1,52-10
10-1,14-10
10-0,76-10
10-0,38-10
8-1,52-8
8-1,14-8
8-0,76-8
8-0,38-8
6-1,52-6
6-1,14-6
6-0,76-6
6-0,38-6
Laboratoire d’essais
Balustrade View Cristal
Essais selon les normes : UNE 85237:1991, UNE 85.238:1991 et UNE 85240:1990, et les exigences établies dans l’Eurocode 1 selon EN 1991-1-1:2003 /AC:2010
1 - Essai statique horizontal vers l’extérieur.
2 - Essai statique horizontal vers l’intérieur.
3 - Essai dynamique avec un corps mou.
4 - Essai dynamique avec un corps dur.
5 - Vérification des spécifications de l’Eurocode 1 selon le tableau 6.12 pour les catégories d’utilisation 3kN/m.
CLASSIFICATION SELON UNE 85240:1990 : Classe A-EXCELLENT (1)
(1) Test sur une balustrade de référence en aluminium extrudé et verre, ancrée dans une dalle, dimensions totales au niveau du sol : 1100 mm (H) x 1500 mm (L).
Test sur une balustrade de référence en aluminium extrudé et verre, ancrée dans une dalle, dimensions totales au niveau du sol : 1100 mm (H) x 1500 mm (L).
